O型導電性ゴム

7900-o-profiles-header

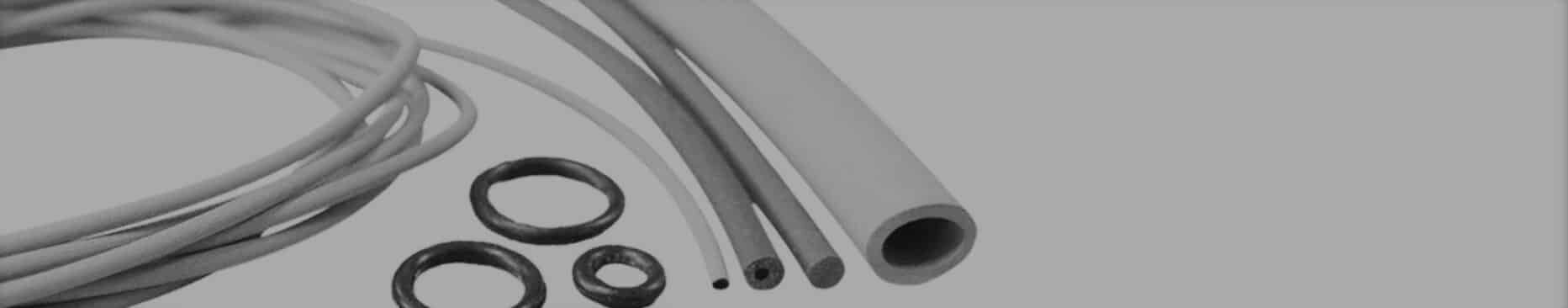

O型導電性ゴム 7900
高性能シールド用に開発された0型導電性ゴム。環境保護やEMI対策が必要だが、スペースに余裕がない場合に使用。

さまざまなアプリケーション向けにいくつかのタイプのOプロファイルが開発されており、それぞれに独自の利点があります。 Oプロファイルは元々、主に軍事用途向けの高性能シールド用に設計されました。 これらは、環境シーリングとEMIスクリーニングが必要な場合、およびスペースが少ない場合に使用されます。



4種類の押し出しタイプが利用可能です:1:中空、2:中実、3:セルゴム、4:長方形。 これらの押し出しコアは、金属化されたファブリックフォイルで覆うことも、導電性ゴムで作ることもできます。 最適なシールド性能を得るには、中実エラストマーの場合は5〜10%、中空押出材およびスポンジゴムの場合は10〜50%の圧縮をお勧めします。
オプション(ご要望に応じて)
  • 正確な長さまたは無限のOリングにカット
  • 脱落防止器具
  • UL94V-0難燃性バージョン
  • 耐熱シリコンコア(最大220°C)
  • 化学薬品を使用する用途向けのフルオロシリコーン(銀アルミニウム、銀銅、ニッケル、ニッケルグラファイト)
利点
  • 溝にフィットしやすい
  • 最大50%のたわみ
  • 低い閉鎖力
リールまたはご希望の長さでご納品可能
使用中のOプロファイル例
さまざまな形やサイズでご納品可能


1

圧縮

固体エラストマーはあまり圧縮できません。 簡単に変形しますが、スポンジエラストマー(PVC、EPDM、ネオプレン)の場合のように体積が変化しないため、溝の設計では材料の流れを考慮する必要があります。

次の図は、2つの異なる溝の設計を示しています。 左側には典型的な長方形の溝があり、右側のデザインは側面の摩擦によって円形断面のガスケットを機械的に保持できます。

材料オプション
製品番号
コード
カバー
7900-x-1-1-x1-1ネオプレンAmucorフォイル
7900-x-1-2-x1-2ネオプレン導電性生地
7900-x-1-2-x1-2ネオプレンAmucorフォイル
7900-x-2-2-x2-2シリコーン導電性生地
7900-x-3-1-x3-1PVCAmucorフォイル
7900-x-3-2-x3-2PVC導電性生地
7900-x-4-1-x4-1EPDMAmucorフォイル
7900-x-4-2-x4-2EPDM導電性生地
7900-x-5-3-x5-3銀色の粒子がシリコーンゴムを充填
7900-x-5-4-x5-4ニッケル充填シリコーンゴム
7900-x-5-5-x5-5グラファイト充填シリコーン
押し出しのタイプと寸法については、Xを交換してください
押し出しタイプ
特殊素材(ご要望に応じて)

これらのOプロファイルは、化学薬品を使用するアプリケーションなど、特別なアプリケーション用の特別な材料でもご利用いただけます。 以下は特別な材料の一覧です。 在庫状況と配送については、info@japanhomeland-security.jpまでメールにてお問い合わせください。

  • シリコンカーボン
  • フルオロシリコーンニッケルグラファイト
  • シリコーンニッケルグラファイト難燃剤
  • シリコンシルバーアルミニウム
  • フルオロシリコーンシルバーアルミニウム
  • フルオロシリコーンニッケル
  • 銀メッキニッケル
  • シルバーガラス



シールド性能と技術詳細表(dB)

シールド効果は、表面、ガスケットの形状、使用する材料によって異なります。

導電性フィラー
導電性生地
Amucor
黒鉛
ニッケルグラファイト
シルバーアルミニウム
銀銅
ニッケル
フルオロニッケルグラファイト
フルオロシルバーアルミニウム
フルオロシルバーカッパー
フッ素ニッケル

標準
要求に応じて
周波数
シールド性能STD285 / MIL-DTL 83528C(dB)
シールド性能STD285 / MIL-DTL 83528C(dB)
10 MHzN/AN/A30115111115114116114116110
100 MHz606565121120122115122122125116
400 MHz9811060119120119121119118118124
1 GHz94108N/A122121123114122121124117
2 GHz9110540122119122122122123121112
6 GHz90102N/A115115116117114109117111
10 GHz9010030114112115114107114115113
18 GHzN/AN/AN/A106105104105105103104103
OperatingTemp+160+160+160+125+160+160+160+125+160
範囲(°C)-50-55-55-55-55-55-55-55-55
グレーブラック濃い灰色ベージュダークタングレーライトグリーン濃い緑色
ショア硬度(A +/- 5)ASTM D2240606065656565706570
体積抵抗率(オーム)ASTM D9912.20.040.0080.0050.10.050.010.0050.1
比重(+/- 0.25)2.02.02.03.54.52.22.04.04.8
標準の押し出し(ご要望に応じて他のサイズ)
タイプ1:中空
中空
製品番号外側A(mm)内側B(mm)
7900-1-X-X-0.9-0.30.90.3
7900-1-X-X-1.2-0.51.20.5
7900-1-X-X-1.6-0.51.60.5
7900-1-X-X-1.8-0.51.80.5
7900-1-X-X-1.9-0.71.90.7
7900-1-X-X-2.0-0.52.00.5
7900-1-X-X-2.0-0.82.00.8
7900-1-X-X-2.4-0.82.40.8
7900-1-X-X-2.4-1.02.41.0
7900-1-X-X-2.6-1.52.61.5
7900-1-X-X-3.0-0.53.00.5
7900-1-X-X-3.0-0.83.00.8
7900-1-X-X-3.0-1.03.01.0
7900-1-X-X-3.0-1.63.01.6
7900-1-X-X-3.2-0.83.20.8
7900-1-X-X-3.2-1.13.21.1
7900-1-X-X-3.2-1.53.21.5
7900-1-X-X-3.5-0.83.50.8
7900-1-X-X-3.5-1.63.51.6
7900-1-X-X-3.6-1.53.61.5
7900-1-X-X-4.0-1.14.01.1
7900-1-X-X-4.0-1.34.01.3
7900-1-X-X-4.0-1.64.01.6
7900-1-X-X-4.0-2.04.02.0
7900-1-X-X-4.1-2.04.12.0
7900-1-X-X-4.5-1.64.51.6
7900-1-X-X-4.8-2.44.82.4
7900-1-X-X-5.0-1.65.01.6
7900-1-X-X-5.0-3.05.03.0
7900-1-X-X-5.5-1.65.51.6
7900-1-X-X-5.5-3.25.53.2
7900-1-X-X-6.0-1.66.01.6
7900-1-X-X-6.0-3.26.03.2
7900-1-X-X-6.0-4.06.04.0
7900-1-X-X-6.4-1.66.41.6
7900-1-X-X-6.4-3.26.43.2
7900-1-X-X-8.0-5.08.05.0
7900-1-X-X-8.0-6.08.06.0
7900-1-X-X-9.0-6.49.06.4
7900-1-X-X-9.5-6.49.56.4
7900-1-X-X-10.0-7.010.07.0
7900-1-X-X-10.0-8.010.08.0
7900-1-X-X-12.0-8.012.08.0
7900-1-X-X-15.0-12.015.012.0
7900-1-X-X-16.0-12.016.012.0
7900-1-X-X-20.0-16.020.016.0
Xは希望する基材コードと導電材料コードに置き換える必要があります。その他のサイズはお問い合わせください。
タイプ2:ソリッド
固体推奨溝寸法
製品番号直径(mm)深さ
+/-
0.005
幅97%最大溝充填
7900-2-X-X-1.01.00.741.60
7900-2-X-X-1.21.20.941.70
7900-2-X-X-1.41.41.041.83
7900-2-X-X-1.61.61.242.01
7900-2-X-X-1.81.81.422.18
7900-2-X-X-2.02.01.632.39
7900-2-X-X-2.42.41.932.72
7900-2-X-X-2.62.62.132.97
7900-2-X-X-2.82.82.343.17
7900-2-X-X-3.03.02.593.33
7900-2-X-X-3.23.22.713.53
7900-2-X-X-3.53.52.903.86
7900-2-X-X-4.04.03.284.34
7900-2-X-X-4.54.53.544.63
7900-2-X-X-4.84.83.915.08
7900-2-X-X-5.05.04.065.26
7900-2-X-X-5.45.44.505.94
7900-2-X-X-5.55.54.556.04
7900-2-X-X-6.06.04.906.45
7900-2-X-X-6.46.45.156.75
7900-2-X-X-7.07.05.747.39
7900-2-X-X-7.57.56.047.85
7900-2-X-X-8.08.0
7900-2-X-X-8.58.5
7900-2-X-X-9.09.0
7900-2-X-X-9.59.5
7900-2-X-X-10.010.0
7900-2-X-X-11.011.0
7900-2-X-X-12.012.0
7900-2-X-X-15.015.0
7900-2-X-X-18.018.0
7900-2-X-X-20.020.0
Xは希望する基材コードと導電材料コードに置き換える必要があります。その他のサイズはお問い合わせください。
タイプ3:セルラバー
セルラバー
製品番号直径(mm)
7900-3-X-X-2.12.1
7900-3-X-X-3.03.0
7900-3-X-X-3.53.5
7900-3-X-X-4.04.0
7900-3-X-X-4.54.5
7900-3-X-X-5.05.0
7900-3-X-X-5.55.5
7900-3-X-X-6.06.0
7900-3-X-X-6.56.5
7900-3-X-X-7.07.0
7900-3-X-X-7.57.5
7900-3-X-X-8.08.0
7900-3-X-X-8.58.5
7900-3-X-X-9.09.0
7900-3-X-X-9.59.5
7900-3-X-X-10.010.0
7900-3-X-X-11.011.0
Xは希望する基材コードと導電材料コードに置き換える必要があります。その他のサイズはお問い合わせください。
タイプ4:長方形
長方形
製品番号幅A(mm)高さB(mm)
7900-4-X-X-0.25-1.00.251.0
7900-4-X-X-0.25-1.50.251.5
7900-4-X-X-0.25-2.00.252.0
7900-4-X-X-0.25-2.50.252.5
7900-4-X-X-0.25-3.00.253.0
7900-4-X-X-0.5-1.00.51.0
7900-4-X-X-0.5-1.50.51.5
7900-4-X-X-0.5-2.00.52.0
7900-4-X-X-0.5-2.50.52.5
7900-4-X-X-0.5-3.00.53.0
7900-4-X-X-0.8-1.00.81.0
7900-4-X-X-0.8-1.50.81.5
7900-4-X-X-0.8-2.00.82.0
7900-4-X-X-0.8-2.50.82.5
7900-4-X-X-0.8-3.00.83.0
7900-4-X-X-1.0-1.01.01.0
7900-4-X-X-1.0-1.51.01.5
7900-4-X-X-1.0-2.01.02.0
7900-4-X-X-1.0-2.51.02.5
7900-4-X-X-1.0-3.01.03.0
7900-4-X-X-1.5-1.01.51.0
7900-4-X-X-1.5-2.01.52.0
7900-4-X-X-1.5-3.01.53.0
7900-4-X-X-1.6-1.01.61.0
7900-4-X-X-1.6-1.61.61.6
7900-4-X-X-1.8-1.01.81.0
7900-4-X-X-1.8-1.61.81.6
7900-4-X-X-2.0-1.02.01.0
7900-4-X-X-2.0-1.62.01.6
7900-4-X-X-2.0-2.02.02.0
7900-4-X-X-2.0-3.02.03.0
7900-4-X-X-2.4-2.02.42.0
7900-4-X-X-3.0-2.03.02.0
7900-4-X-X-3.2-1.63.21.6
7900-4-X-X-12.7-1.612.71.6
7900-4-X-X-12.7-2.012.72.0
7900-4-X-X-12.7-3.012.73.0
7900-4-X-X-12.7-4.812.74.8
7900-4-X-X-15.9-1.615.91.6
7900-4-X-X-15.9-2.015.92.0
7900-4-X-X-19.0-2.019.02.0
7900-4-X-X-22.35-1.622.351.6
7900-4-X-X-22.35-2.022.352.0
7900-4-X-X-25.4-6.425.46.4
Xは希望する基材コードと導電材料コードに置き換える必要があります。その他のサイズはお問い合わせください。
7910 導電性接合Oリング

当社は導電性のジョイントOリングも提供しています。7910シリーズは7900シリーズのO-プロファイルと実質的に同じですが、これはターンキーのクローズドO-リングです。この製品は、環境およびEMIのスクリーニングが必要だが、スペースに余裕がない場合に使用されます。

詳細については、7910シリーズ導電性ジョイントOリングのページをご覧ください。
